　1概述

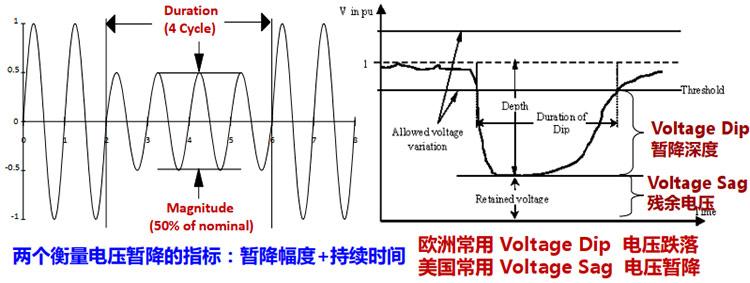

　　電力系統中某點工頻電壓方均根值突然降低至額定值的10%-90%，并在短暫持續10ms-1min后恢復正常的現象稱為電壓暫降。

　　電壓暫降是電網運行當中一種不可避免的偶發性的瞬態事件，其起因主要是由于電力系統發生短路故障、大容量設備啟動、雷擊等事件。

　　對于電壓暫降的治理及規避，電氣技術人員已提出多種解決方案(保護定值的合理級差匹配、失壓信號解除、抗晃電保護裝置應用、再次閉合繼電器投入等)，并收到良好效果，但在變頻器應用環節，目前尚未有很好的解決辦法。

　　由于變頻器調速性能優越，工業自動化程度高的企業已大量使用。變頻器裝置對電源質量要求相對較高，且保護設置程序配合緊密，一旦發生電壓暫降往往造成變頻器保護停機，給連續生產裝置造成不利影響。

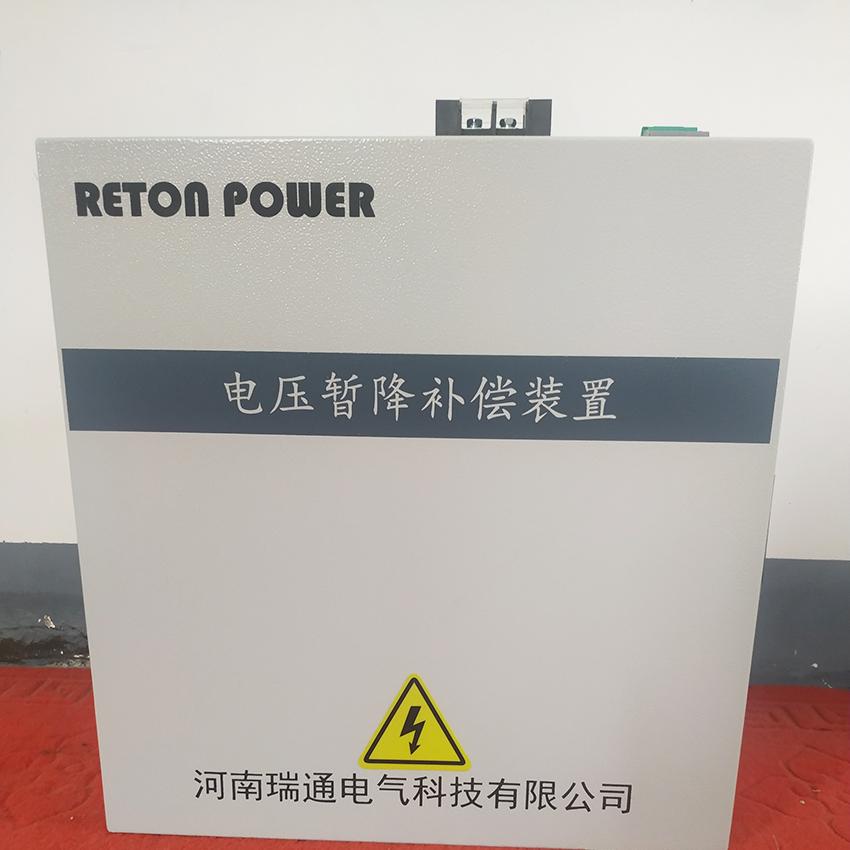

　　RT-VSF-XX/XX系列產品是針對不同廠家、不同容量的變頻器在發生電壓暫降時有效的治理裝置。

　　適用范圍：交-直-交型變壓變頻電路。

　　3 原理

　　通過對國內供電系統發生的電壓暫降事件統計分析(記錄1860次)，分別為系統單相接地(85%)、兩相短路(11%)、三相短路(4%)，其中發生接地、短路的時間及電壓暫降分別是：

　　無論發生電壓暫降類型如何，暫降時間均在1s左右。

　　RT-VSF-XX/XX系列產品滿足電壓暫降時間要求(10ms-1min)，并根據用戶要求最大可定制實現3min。

　　RT-VSF-XX/XX系列產品原理：

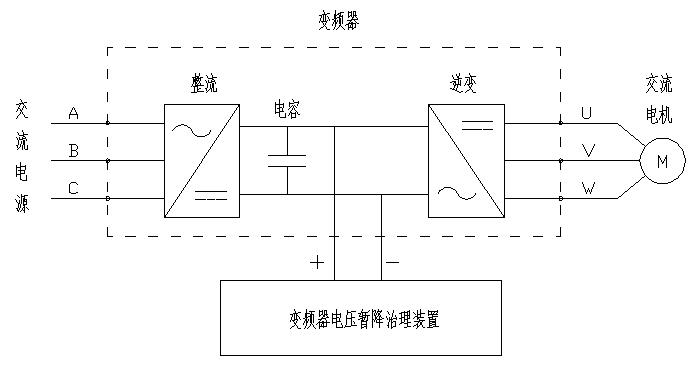

　　該裝置主要由后備電源模組及電源管理模塊構成，并聯在變頻器直流側，如下圖所示。

　　當電源電壓正常時，變頻器整流裝置在為系統建立直流系統的同時為電壓暫降治理裝置充電?？紤]到整流器電流限制問題，充電電流的大小由電源管理模塊控制調整。

　　當電源電壓異常時，變頻器電壓暫降治理裝置檢測直流電壓瞬時變化后，開始不間斷向變頻器直流側釋放電能，用以維持變頻器直流側電壓穩定，從而保證變頻器在電壓暫降期間正常工作。

　　當電源電壓恢復時，變頻器正常運行，同時完成對變頻器電壓暫降治理裝置的充電。

　　由于后備電源模組及電源管理模塊涉及公司專有技術，具體工作原理此處不在詳細介紹。

　　4 選型說明

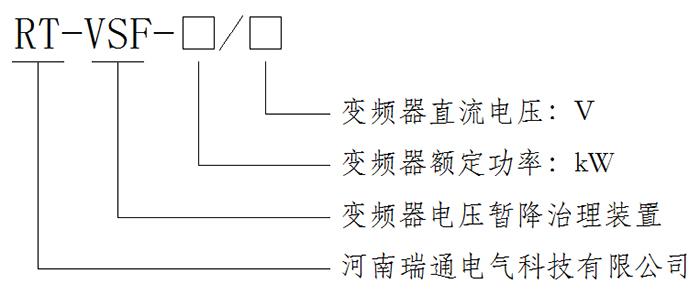

　　變頻器電壓暫降治理裝置型號命名規則如下：

　　5 主要參數

　　其它

　　客戶在訂貨時需提供以下信息：

　　1)變頻器的型號規格、生產廠家;

　　2)變頻器的應用場合;

　　3)變頻器使用環境;

　　4)其它特殊要求。
