1）產品概述
有源電力濾波裝置（RT-APF）是采用現代電力電子技術和基于高速DSP器件的數字信號處理技術制成的新型電力諧波治理專用設備。它由指令電流運算電路和補償電流發生電路兩個主要部分組成。指令電流運算電路實時監視線路中的電流，并將模擬電流信號轉換為數字信號，送入高速數字信號處理器（DSP）對信號進行處理，將諧波與基波分離，并以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT或IPM功率模塊，生成與電網諧波電流幅值相等、極性相反的補償電流注入電網，對諧波電流進行補償或抵消，主動消除電力諧波。

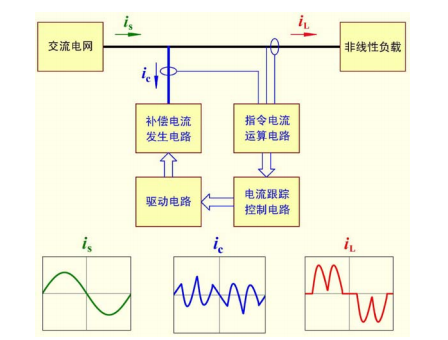

有源電力濾波裝置工作原理框圖

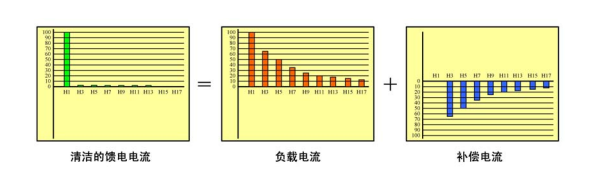

有源電力濾波裝置濾波原理示意圖

2）主要技術特點

1. 采用三電平拓撲結構，有效降低了紋波電流，提高了輸出波形的品質；
2. 采用德國英飛凌高集成三電平IGBT模塊，具有電壓應力低，可靠性高，導通損耗和開關損耗大幅減小；
3. 采用TI公司的TMS320F28377D系列DSP芯片，具有雙核32位CPU，控制精度高，相應速度快，擁有多個16位ADC，采樣精度高；
4. 采用磁環電抗器，具有體積小、重量輕、溫升低、噪音小的特點；
5. 采用高性能的霍爾電流傳感器和霍爾電壓傳感器，采樣精度高；
6. 采用模塊化設計，方便安裝及增容；
7. 具有多種補償模式：諧波治理優先、無功補償優先、有功不平衡調整優先等多種調節模式；
8. 濾波能力2～50次，諧波濾除率大于97%；
9. 全相應時間小于10ms，控制快速，有利暫態穩定性的提高；
10. 具有母線過壓、欠壓、缺相等外部電氣故障及IGBT過熱、過流等內部故障的完善的保護功能；
11. 具有機架式、壁掛式兩種結構模式，方便安裝；
12. 生產及檢驗程序完備，所有產品均經過12步生產工藝、4道檢驗工序、72小時老化測試。

3）主要技術參數
有源電力濾波裝置模塊（RT-APF）主要技術參數見下表：

額定容量	50A	100A	150A
額定電壓	AC380V±15%/690V±15%
電氣接線	三相三線、三相四線
額定工作頻率	50Hz±5%
濾波范圍	2-50次
濾波能力	≥ 97%
整機效率	≥ 97%
自動限流功能	有
智能保護	開機自檢，過流保護，直流電壓保護，過熱保護，系統欠壓及過壓保護等
可并聯臺數	最多10臺
開關頻率	15K—20kHz
全響應時間	≤ 10ms
控制器	DSP(雙核) + FPGA
顯示方式	觸摸屏
通信協議	Modbus協議
防護等級	IP30(其他等級可定制)
風冷方式	智能風冷
噪音	≤65dB
安裝方式	機架式、壁掛式
環境溫度	-5°C ～+40°C，且24h內平均氣溫不高于+35℃。
相對濕度	室內溫度在+20℃以下時15%～90%，非凝露即可，在+40℃時不超過50%
海拔高度	小于1500米 （1500～4000米之間，根據國標GB/T3859.2，每增加100米，功率降低1%）
外形尺寸	寬×深×高 440*660*222 mm（特殊尺寸可定制）

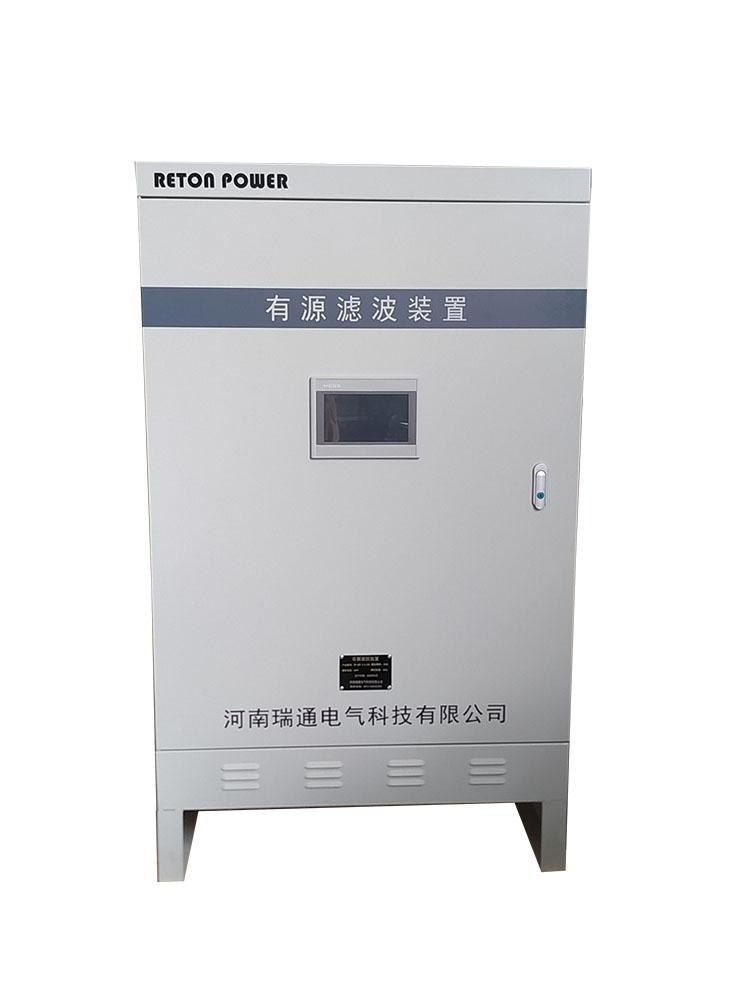

有源電力濾波裝置機柜主要由有源電力濾波裝置模塊以及進線開關等配套元件構成，適用于800*800*2200、1000*1000*2200等常規柜體，單面柜體最大可安裝4個有源電力濾波裝置模塊，組成400A的機柜式APF。

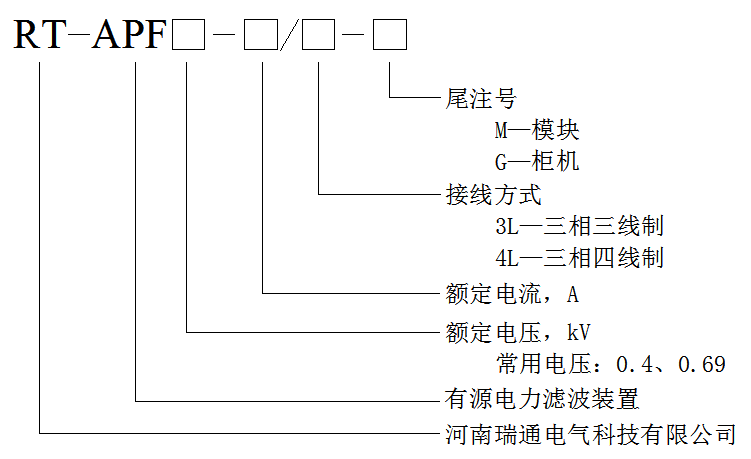

4）型號說明
有源電力濾波裝置（RT-APF）采用模塊化設計，可單獨使用，也可多個模塊裝入同一面柜體中并聯使用。具體型號定義如下：
